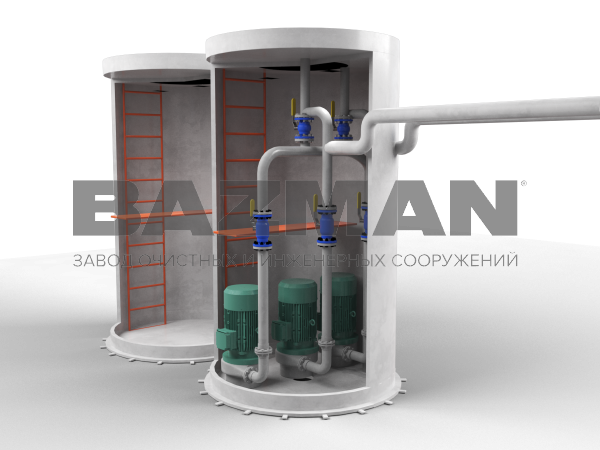

Насосная станция хозяйственно питьевого водоснабжения
Назначение
Усреднение. Исходная вода подается в приемный резервуар, где происходит усреднение сточных вод по качественному и количественному составу.
Окисление кислородом воздуха. Далее исходная вода насосом подается в аэрационную колонну, оснащенную системой аэрации и подачи сжатого воздуха для предварительного окисления железа и марганца.
Дополнительное окисление. Для улучшения процесса окисления и обесцвечивания, вода обрабатывается гипохлоритом натрия.
Обработка воды реагентами. В воду подаются реагенты, для обеспечения оптимальных условий коагуляции и корректировки рН. Раствор коагулянта вводится в воду, с целью снижения концентрации органических соединений, взвешенных веществ и пр.
Процесс осветления воды. Вода, предварительно обработанная реагентами, поступает на напорные фильтры. В слое фильтрующей загрузки происходит образование хлопьев гидроксидов. В результате происходит очистка воды от взвешенных веществ, железа, марганца, кремния, фтора, а так же снижение окисляемости, цветности и мутности.
Блок сорбционной очистки. Осветленная вода подается на сорбционные фильтры с угольной загрузкой. Активированный уголь извлекает из воды органические примеси и улучшает органолептические показатели воды, а также снижает содержание остаточного хлора в воде.
Регенерация фильтров. Для проведения промывок фильтрующих загрузок, предусмотрены: емкость промывной воды и насосная станция. Сброс промывной воды осуществляется в канализацию.
Процесс умягчение воды. Вода подается на ионообменные фильтры, где происходит процесс ионного обмена, в результате чего из воды извлекаются соли жесткости, предотвращающие образование накипи на оборудовании и водогрейных котлах.
Повторное окисление воды. Очищенная вода подается в резервуар чистой воды, перед которым дозируется раствор гипохлорита натрия, для обеспечения остаточного содержания хлора в воде на уровне 0,3-0,5 мг/л.
Подача очищенной воды. Из резервуара чистой воды, очищенная вода подается насосной станцией в потребительскую сеть, предварительно пройдя очистку на установке УФ-обеззараживания. Данный узел устанавливается опционально по желанию заказчика. В связи с тем, что хлор имеет пролонгированное действие, установка УФ-обеззараживания может идти как резервное оборудование.
Насосная станция хозяйственно-питьевого водоснабжения необходима при формировании хозяйственно-питьевого или производственного водоснабжения.
Комплектация станции хозяйственно-питьевого водоснабжения:
- Емкость накопитель;
- Насосная станция подачи воды на очистку;
- Реагентная обработка;
- Тонкослойный отстойник;
- Камера хлопьеобразования;
- Блок сорбционной фильтрации;
- Блок механической фильтрации;
- Блок регенерации фильтров;
- Блок обратноосмотического обессоливания;
- Блок обеззараживания вод;
- Насосная станция подачи очищенной воды.
При необходимости, все стандартные изделия, по желанию Заказчика, могут комплектоваться дополнительным оборудованием:
Большой выбор труб и фитингов различного диаметра и материала, поможет найти индивидуальный подход для каждого.
Корзины для сбора мусора, выполненные из полипропилена и нержавеющей стали, широко применяются в канализационных станциях и ливневых очистных сооружениях.
Лестница из полипропилена, нержавеющей стали и алюминия применяется в различных средах, в зависимости от назначения может быть наружной или внутренней.
Грузоподъёмные механизмы применяется для монтажа/демонтажа оборудования. Бывают ручные и электрические, различной грузоподъемности и комплектации.
При необходимости оборудование комплектуется принудительной вентиляцией. Она может работать как на приток, так и на отток воздуха. Устанавливается как в очистных сооружениях, так и в павильонах.
Запорная арматура предназначена для открытия, закрытия и регулирования движения потока среды. Запорная арматура, такая как шиберные и дисковые затворы, клиновые задвижки, широко применяются на любых технологических и транспортных трубопроводах диаметрами от 15 до 2000мм в системах жилищно-коммунального хозяйства, газо- и водоснабжения, нефтепроводах и многих других.
Шаровые и дисковые обратные клапана предназначены для свободного пропускания потока рабочей жидкости в одном направлении и перекрывания его в обратном направлении. В качестве запирающего элемента в этих клапанах используется шариковый или конусный затвор, взаимодействующий с седлом, так что утечка жидкости отсутствует.
Резиновые компенсаторы это универсальные компенсаторы предназначены для устранения вибраций и температурных расширений на трубопроводе. Этим видом компенсаторов можно устранять несоосность трубопровода, компенсировать отклонения трубопровода по всем трем направлениям. Устанавливаются преимущественно для гашения вибраций. Способны работать с различными агрессивными средами.
По требованиям экологических надзорных органов промышленным предприятиям необходима установка газоочистного оборудования. Для этого компания Bazman использует фильтры поглотители.
Газоанализатор предназначены для определения в воздухе производственных помещений и оборудования концентрации вредных газов (паров).
Основное назначение дробилок – измельчение твердых включений до наиболее мелких фракций, что позволяет избежать засорений трубопроводов, поломок насосов и других аварийных ситуаций. Ножи дробилок выполнены из закаленной стали и могут измельчать камни, доски и другие твердые отходы. В зависимости от конструктивного исполнения дробилки могут работать как под напором, так и самотеком.
Гипохлорит натрия и кальция широко применяется для обеззараживания стоков.
Скиммер - это недорогой и эффективный способ удаления нефти и нефтепродуктов из сточных вод или вод производственного оборотного цикла. Их применение позволяет модернизировать систему очистки сточных вод без больших финансовых затрат и временных потерь.
Теплоизоляция корпусов производится по желанию Заказчика, а так же в зависимости от климатических условий и условий эксплуатации, и осуществляется несколькими способами:
Греющий кабель
Рулонные утеплители
Утеплители на основе базальтовой ваты
Модельный ряд
| Модель станции | Производительность, | Установленная мощность, | Габаритные размеры, | Масса нетто/рабочая, |
| м3/ч | кВт | LxBxH, мм | кг | |
| BAZMAN СПД-2 | 01.фев | 5,7-7,9 | 9 000 x 2 470 x 3 000 | 7 120/11 750 |
| BAZMAN СПД-3,5 | 2-3,5 | 8,1-12,5 | 9 000 x 2 470 x 3 000 | 7 895/15 760 |
| BAZMAN СПД-7 | 3,5-7 | 10,5-18,5 | 12 000 x 2 470 x 3 000 | 10 170/24 750 |
| BAZMAN СПД-12 | 07.дек | 12,8-23,8 | 12 000 x 4 940 x 3 000 | 15 470/45 850 |
| BAZMAN СПД-20 | дек.20 | 14,9-29,9 | 12 000 x 4 940 x 3 000 | 19 595/64 050 |
Эффективность очистки
| Показатель | Единица измерения | Исходная вода | Очищенная вода |
| Жесткость общая | мг-экв/л | 20 | <7 |
| Окисляемость перманганата | мгО2/л | 35 | <5 |
| Нефтепродукты | мг/л | 2 | <0,1 |
| Цветность | градусы | 100 | <20 |
| Мутность | мг/л (по каолину) | 75 | 1,5 |
| Взвешенные вещества | мг/л | 1000 | <1 |
| Железо | мг/л | 100 | <0,3 |
| Марганец | мг/л | 3 | 0,1 |
| Аммоний | мг/л | 10 | <0,1 |
| Кремний (силикаты) | мг/л | 40 | 10 |
| Сульфиды | мг/л | 1 | 0,003 |
| Фториды | мг/л | 3 | 0,7-1,5 |
Состав станции
| В состав станции входит следующие оборудование | Наименование изделия в каталоге |
| Здание (блочно-модульного исполнения) | BAZMAN БК |
| Резервуар приема исходной воды | BAZMAN Е |
| Насосная станция подачи исходной воды | BAZMAN НС |
| Блоки приготовления и дозирования реагентов | BAZMAN РД |
| Камера смешения | BAZMAN СМТ |
| Блок механической очистки | BAZMAN МФ или BAZMAN УНФ |
| Блок сорбционной очистки | BAZMAN СФ |
| Блок регенерации фильтров | |
| Блок обеззараживания | BAZMAN РД (гипохлорит) или BAZMAN УФ (ультрафиолет) |
| Система автоматического управления | BAZMAN ШУ |
