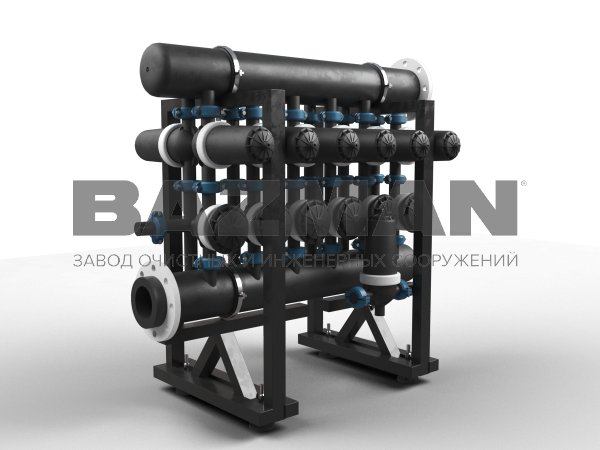

Установка механической фильтрации


Назначение
Установка состоит из:
- напорных промышленных фильтров зернистой засыпки с технологической обвязкой
- запорной арматуры (ручной или с электроприводом)
- и КИП
Поступление воды. Исходная вода подаётся через верхнее распределительное устройство и поступает внутрь корпусов фильтров, заполненных кварцевым песком, который обеспечивает удаление механических примесей.
Очистка воды. Вода под давлением проходит сквозь подобранные фракции кварцевого песка, которые задерживают примеси. Очищенная вода собирается в общем сборнике отфильтрованной воды, который находится в нижней части установки и отводится из установки.
Промывка загрузки. Периодически производится промывка фильтрующей загрузки, через нижнюю распределительную систему. Происходит обратный ток воды из нижней части в верхнюю, тем самым поднимаю загрузку во взвешенное состояние и очищая их от прилипших примесей. При промывке вода отводится из верхнего отверстия.
При включении режима промывки одного из фильтров, остальные фильтры работают в ускоренном режиме, что обеспечивает непрерывную работу установки.
При необходимости, все стандартные изделия, по желанию Заказчика, могут комплектоваться дополнительным оборудованием:
Большой выбор труб и фитингов различного диаметра и материала, поможет найти индивидуальный подход для каждого.

Корзины для сбора мусора, выполненные из полипропилена и нержавеющей стали, широко применяются в канализационных станциях и ливневых очистных сооружениях.

Лестница из полипропилена, нержавеющей стали и алюминия применяется в различных средах, в зависимости от назначения может быть наружной или внутренней.

Грузоподъёмные механизмы применяется для монтажа/демонтажа оборудования. Бывают ручные и электрические, различной грузоподъемности и комплектации.

При необходимости оборудование комплектуется принудительной вентиляцией. Она может работать как на приток, так и на отток воздуха. Устанавливается как в очистных сооружениях, так и в павильонах.

Запорная арматура предназначена для открытия, закрытия и регулирования движения потока среды. Запорная арматура, такая как шиберные и дисковые затворы, клиновые задвижки, широко применяются на любых технологических и транспортных трубопроводах диаметрами от 15 до 2000мм в системах жилищно-коммунального хозяйства, газо- и водоснабжения, нефтепроводах и многих других.

Шаровые и дисковые обратные клапана предназначены для свободного пропускания потока рабочей жидкости в одном направлении и перекрывания его в обратном направлении. В качестве запирающего элемента в этих клапанах используется шариковый или конусный затвор, взаимодействующий с седлом, так что утечка жидкости отсутствует.

Резиновые компенсаторы это универсальные компенсаторы предназначены для устранения вибраций и температурных расширений на трубопроводе. Этим видом компенсаторов можно устранять несоосность трубопровода, компенсировать отклонения трубопровода по всем трем направлениям. Устанавливаются преимущественно для гашения вибраций. Способны работать с различными агрессивными средами.

По требованиям экологических надзорных органов промышленным предприятиям необходима установка газоочистного оборудования. Для этого компания Bazman использует фильтры поглотители.

Газоанализатор предназначены для определения в воздухе производственных помещений и оборудования концентрации вредных газов (паров).

Основное назначение дробилок – измельчение твердых включений до наиболее мелких фракций, что позволяет избежать засорений трубопроводов, поломок насосов и других аварийных ситуаций. Ножи дробилок выполнены из закаленной стали и могут измельчать камни, доски и другие твердые отходы. В зависимости от конструктивного исполнения дробилки могут работать как под напором, так и самотеком.

Гипохлорит натрия и кальция широко применяется для обеззараживания стоков.

Скиммер - это недорогой и эффективный способ удаления нефти и нефтепродуктов из сточных вод или вод производственного оборотного цикла. Их применение позволяет модернизировать систему очистки сточных вод без больших финансовых затрат и временных потерь.

Теплоизоляция корпусов производится по желанию Заказчика, а так же в зависимости от климатических условий и условий эксплуатации, и осуществляется несколькими способами:
Греющий кабель
Рулонные утеплители
Утеплители на основе базальтовой ваты

Модельный ряд
Модель установки | Производительность, | Кол-во корпусов | Высота загрузок, | D одного корпуса, | Общие габариты LxBxH, |
м3/час | м | мм | мм | ||
BAZMAN УМФ 24х72x2 | 4,5 | 2 | 0.9 | 600 | 2730 х 890 х 2380 |
BAZMAN УМФ 24х72x3 | 6,7 | 3 | 0.9 | 600 | 3930 х 890 х 2380 |
BAZMAN УМФ 24х72x4 | 9 | 4 | 0.9 | 600 | 5230 х 890 х 2380 |
BAZMAN УМФ 30х72x2 | 7 | 2 | 0.9 | 750 | 3410 х 1115 х 2485 |
BAZMAN УМФ 30х72x3 | 10,6 | 3 | 0.9 | 750 | 4960 х 1115 х 2485 |
BAZMAN УМФ 30х72x4 | 14,1 | 4 | 0.9 | 750 | 6510 х 1115 х 2485 |
BAZMAN УМФ 36х72x2 | 10,1 | 2 | 0.9 | 900 | 3750 х 1270 х 2490 |
BAZMAN УМФ 36х72x3 | 15,1 | 3 | 0.9 | 900 | 5450 х 1270 х 2490 |
BAZMAN УМФ 36х72x4 | 20,2 | 4 | 0.9 | 900 | 7200 х 1270 х 2490 |
BAZMAN УМФ 42х72x2 | 13,8 | 2 | 0.9 | 1050 | 4200 х 1450 х 2490 |
BAZMAN УМФ 42х72x3 | 20,6 | 3 | 0.9 | 1050 | 6110 х 1450 х 2490 |
BAZMAN УМФ 42х72x4 | 27,5 | 4 | 0.9 | 1050 | 8010 х 1450 х 2490 |
BAZMAN УМФ 48х72x2 | 18,1 | 2 | 0.9 | 1200 | 4210 х 1600 х 2670 |
BAZMAN УМФ 48х72x3 | 27,1 | 3 | 0.9 | 1200 | 6400 х 1600 х 2670 |
BAZMAN УМФ 48х72x4 | 36,2 | 4 | 0.9 | 1200 | 8400 х 1600 х 2670 |
BAZMAN УМФ 48х96x2 | 18,1 | 2 | 1.0 | 1200 | 3665 х 1985 х 2535 |
BAZMAN УМФ 48х96x3 | 27,1 | 3 | 1.0 | 1200 | 5465 х 1985 х 2535 |
BAZMAN УМФ 48х96x4 | 36,2 | 4 | 1.0 | 1200 | 7265 х 1985 х 2535 |
BAZMAN УМФ 60х96x2 | 28,2 | 2 | 1.0 | 1500 | 3815 х 2300 х 2535 |
BAZMAN УМФ 60х96x3 | 42,2 | 3 | 1.0 | 1500 | 5765 х 2300 х 2535 |
BAZMAN УМФ 60х96x4 | 56,3 | 4 | 1.0 | 1500 | 7665 х 2300 х 2535 |
BAZMAN УМФ 72х96x2 | 40,6 | 2 | 1.0 | 1800 | 4655 х 2585 х 2610 |
BAZMAN УМФ 72х96x3 | 61 | 3 | 1.0 | 1800 | 6955 х 2585 х 2610 |
BAZMAN УМФ 72х96x4 | 81,3 | 4 | 1.0 | 1800 | 9260 х 2585 х 2610 |
BAZMAN УМФ 80х96x2 | 50,2 | 2 | 1.0 | 2000 | 4655 х 2825 х 2590 |
BAZMAN УМФ 80х96x3 | 75,4 | 3 | 1.0 | 2000 | 6955 х 2825 х 2590 |
BAZMAN УМФ 80х96x4 | 100 | 4 | 1.0 | 2000 | 9265 х 2825 х 2590 |
Состав станции
Комплектующие | Технические характеристики комплектующих |
Корпуса фильтров | Материал - Стеклопластик/сталь/нержавеющая сталь |
Нижняя распределительная система | Материал - ПВХ/сталь/нержавеющая сталь |
Верхняя распределительная система | Материал - ПВХ/сталь/нержавеющая сталь |
Рама | Материал - сталь/нержавеющая сталь |
Трубопроводы и запорно - регулирующая арматура (ЗРА) | Трубопроводы – ПВХ/ПП/сталь/нержавеющая сталь |
Тип ЗРА – ручная/автоматическая | |
КИП | Манометры |
