Флотатор радиальный
Назначение
Напорный радиальный флотатор для очистных сооружений
Установка напорной флотации для очистки большого объема сточных вод на очистных сооружениях. Радиальный флотатор позволяет очищать стоки с высокой концентрацией взвешенных веществ (до 6 000 мг/л).
Регулируемое распределение сатурированной воды и движение очищаемых сточных вод во флотаторе исключает образование турбулентности, что увеличивает эффективность очистки при небольшой глубине емкости флотатора.
Регулировка системы сбора флотошлама и других параметров флотационной установки позволяет очищать сложные стоки с переменной концентрацией и составом загрязнений.
Процесс флотации. Исходные стоки подаются на флотатор в напорном режиме и поступают во флотационную камеру совместно с рециркуляционной водой, насыщенной воздухом. При сбросе давления растворенный воздух выделяется из воды в виде микропузырьков. Микропузырьки прилипают к частицам загрязнений и поднимают их в верхнюю часть камеры флотации (зону флотации), образуя пенный слой.
Сатурация. Часть очищенной воды циркуляционным насосом подается в сатуратор, где при избыточном давлении происходит насыщение воды воздухом. Подача воздуха в воду производится через эжектор циркуляционного насоса. Из сатуратора насыщенная воздухом вода подается на вход камеры флотации.
Отвод чистой воды. Поток очищенной воды поступает в сборный кольцевой коллектор и отводится самотеком через регулируемый водослив.
Удаление флотопены. Флотопена удаляется с поверхности воды скребком и поступает в приемное устройство, из которого отводится самотеком.
Вывод осадка. Образующийся осадок сгребается вращающимся донным скребком и сбрасывается в приямок, из которого периодически отводится из установки.

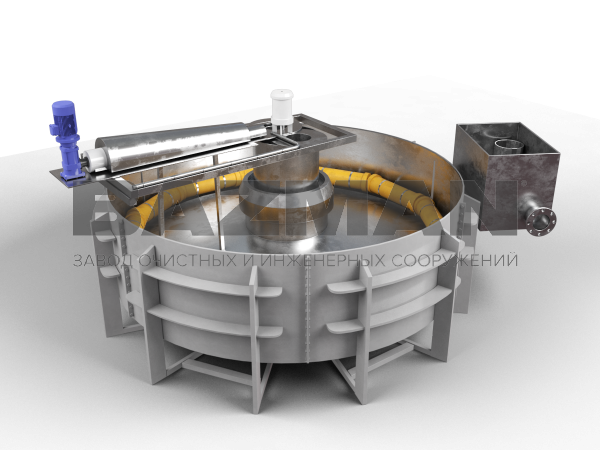

Напорный радиальный флотатор - это технологическая установка в виде открытого резервуара цилиндрической формы с системами подачи очищаемого стока и воды из сатуратора, механизмом снятия флотопены с поверхности жидкости, камерами отвода очищенной воды.
Данная модификация флотаторов оптимально подходит для очистных с большой производительностью и массового удаления из воды нерастворимых взвешенных частиц, активно всплывающих в процессе обработки грязного стока сатурированной водой, нефтепродуктов, масел и жиров.
Процесс флотации заключается в физической способности прилипания взвешенных гидрофобных частиц к микропузырькам газа, которые, поднимаясь на поверхность жидкости, выносят эти частицы с собой и образуют флотопену. Эту флотопену достаточно просто удалить с зеркала воды. Данный способ нашел широкое применение в технологиях очистки различного рода промышленных и хозяйственно-бытовых стоков.
Для улучшения процесса флотации, а также увеличения эффективности очистки воды может применяется предварительная реагентная обработка сточных вод. В воду последовательно вводят растворы коагулянта и флокулянта для склеивания взвешенных загрязнений в более крупные образования, тем самым достичь максимального эффекта очистки.
Преимущества напорного радиального флотатора:
- Высококачественная очистка коммунальных и промышленных стоков от взвешенных нерастворимых веществ и органических примесей;
- Получение воздушных пузырьков мелкой фракции, оптимальной для захвата большого количества взвешенных загрязнений и скорости всплытия;
- Большая скорость обработки по сравнению с процессом отстаивания и возможность очистки значительных объемов водных стоков за короткое время;
- Селективность удаления примесей и регулировка процесса очистки под изменения состава обрабатываемого стока;
- Простой монтаж и транспортировка сборной конструкции всей установки флотации;
- Длительный срок службы за счет использования качественных и износостойких антикоррозионных материалов;
- Невысокие эксплуатационные и капитальные затраты;
- Широкая сфера применения.
Эффективность очистки
- от нефтяных продуктов – на 97-99%;
- от взвешенных веществ – на 96-99%;
- от жиров – на 85-99%;
- от химического потребления кислорода – на 55-97%.
При необходимости, все стандартные изделия, по желанию Заказчика, могут комплектоваться дополнительным оборудованием:
Большой выбор труб и фитингов различного диаметра и материала, поможет найти индивидуальный подход для каждого.
Корзины для сбора мусора, выполненные из полипропилена и нержавеющей стали, широко применяются в канализационных станциях и ливневых очистных сооружениях.
Лестница из полипропилена, нержавеющей стали и алюминия применяется в различных средах, в зависимости от назначения может быть наружной или внутренней.
Грузоподъёмные механизмы применяется для монтажа/демонтажа оборудования. Бывают ручные и электрические, различной грузоподъемности и комплектации.
При необходимости оборудование комплектуется принудительной вентиляцией. Она может работать как на приток, так и на отток воздуха. Устанавливается как в очистных сооружениях, так и в павильонах.
Запорная арматура предназначена для открытия, закрытия и регулирования движения потока среды. Запорная арматура, такая как шиберные и дисковые затворы, клиновые задвижки, широко применяются на любых технологических и транспортных трубопроводах диаметрами от 15 до 2000мм в системах жилищно-коммунального хозяйства, газо- и водоснабжения, нефтепроводах и многих других.
Шаровые и дисковые обратные клапана предназначены для свободного пропускания потока рабочей жидкости в одном направлении и перекрывания его в обратном направлении. В качестве запирающего элемента в этих клапанах используется шариковый или конусный затвор, взаимодействующий с седлом, так что утечка жидкости отсутствует.
Резиновые компенсаторы это универсальные компенсаторы предназначены для устранения вибраций и температурных расширений на трубопроводе. Этим видом компенсаторов можно устранять несоосность трубопровода, компенсировать отклонения трубопровода по всем трем направлениям. Устанавливаются преимущественно для гашения вибраций. Способны работать с различными агрессивными средами.
По требованиям экологических надзорных органов промышленным предприятиям необходима установка газоочистного оборудования. Для этого компания Bazman использует фильтры поглотители.
Газоанализатор предназначены для определения в воздухе производственных помещений и оборудования концентрации вредных газов (паров).
Основное назначение дробилок – измельчение твердых включений до наиболее мелких фракций, что позволяет избежать засорений трубопроводов, поломок насосов и других аварийных ситуаций. Ножи дробилок выполнены из закаленной стали и могут измельчать камни, доски и другие твердые отходы. В зависимости от конструктивного исполнения дробилки могут работать как под напором, так и самотеком.
Гипохлорит натрия и кальция широко применяется для обеззараживания стоков.
Скиммер - это недорогой и эффективный способ удаления нефти и нефтепродуктов из сточных вод или вод производственного оборотного цикла. Их применение позволяет модернизировать систему очистки сточных вод без больших финансовых затрат и временных потерь.
Теплоизоляция корпусов производится по желанию Заказчика, а так же в зависимости от климатических условий и условий эксплуатации, и осуществляется несколькими способами:
Греющий кабель
Рулонные утеплители
Утеплители на основе базальтовой ваты
Модельный ряд
| Модель установки | Производительность, | Габаритные размеры, | Масса нетто/рабочая, | Установленная мощность, кВт |
| м3/ч | DxH, мм | кг | ||
| BAZMAN ФР-25 | 25 | 3 100х3 400 | 2 200/11 400 | 9,2 |
| BAZMAN ФР-40 | 40 | 3 890х3 500 | 3 200/17 500 | 12 |
| BAZMAN ФР-65 | 65 | 4 825х3 500 | 4 150/27 000 | 16 |
| BAZMAN ФР-80 | 80 | 5 530х3 600 | 4 800/32 000 | 18 |
| BAZMAN ФР-100 | 100 | 5 860х3 700 | 5 300/39 400 | 23,5 |
| BAZMAN ФР-250 | 250 | 9 150х3 800 | 8 540/92 000 | 31,5 |
| BAZMAN ФР-500 | 500 | 12 100х3 850 | 14 600/185 000 | 32,2 |
| BAZMAN ФР-800 | 800 | 16 400х3 450 | 18 600/286 000 | 37,6 |
| BAZMAN ФР-1000 | 1000 | 16 600х4 000 | 20 700/360 000 | 39,5 |
Эффективность очистки
| Показатель | Единица измерения | На входе в установку | На выходе установки |
| Нефтепродукты | мг/л | 10-500 | 0,2-10 |
| Взвешенные вещества | мг/л | 150-1500 | 15-30 |
| Жиры | мг/л | 50-1000 |
|
| ХПК | мгО2/л | 250-5000 | 100-1000 |
| БПКполн. | мгО2/л | 150-3000 | 60-600 |
Состав станции
| Комплектующие | Технические характеристики комплектующих |
| Флотационная камера | Материал — нержавеющая сталь |
| Сборная цилиндрическая камера со встроенной зоной флотации | |
| Наклонное днище с приямком для сбора осадка | |
| Коллектор сбора очищенной воды с регулируемым водосливом | |
| Устройство для приема и удаления флотопены | |
| Механизм удаления пены | Вращающийся скребковый транспортер из нержавеющей стали |
| Мотор-редуктор | |
| Противоаварийная защита | |
| Донный скребок | Рама из нержавеющей стали |
| Cекционный скребок (полимер) | |
| Cистема роликовых опор | |
| Привод от мотор-редуктора механизма удаления пены | |
| Система технологических трубопроводов | Ручная запорно-регулирующая арматура |
| Затвор сброса осадка с электроприводом | |
| Трубопроводы внутри блока, присоединительные патрубки | |
| Материал — нержавеющая сталь, ПВХ | |
| Электрооборудование | Клеммные коробки 380\220\24 |
| Комплект силовых и управляющих кабелей | |
| Контрольно-измерительные приборы | Датчик уровня флотокамеры |
| Датчики аварии механизма удаления пены и донного скребка | |
| Блок сатурации | Выполнен из нержавеющей стали |
