Циркуляционные насосы

Назначение

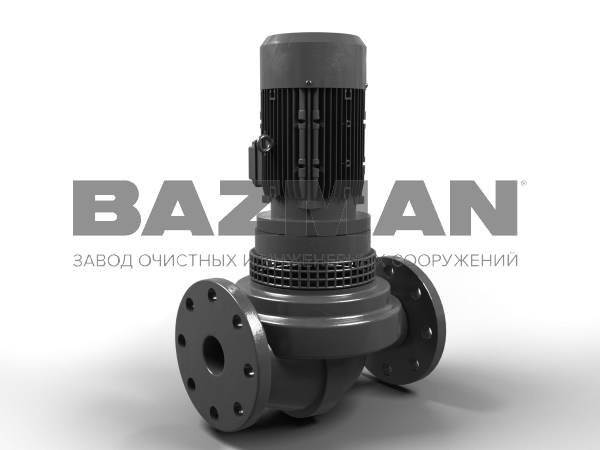

Циркуляционные насосы «ГУДДИ TD»

Насосы серии «ГУДДИ TD» C это вертикальные одноступенчатые циркуляционные насосы с патрубками типа "in-line". Насосы спроектированы таким образом, чтобы их можно было снять с трубопровода без разборки элементов системы.

  • Диапазон подач: 4 м3/ч ~ 1200 м3/ч;
  • Напор: 4,5 м ~ 108 м;
  • Мощность: 0,37 ~ 110 кВт;
  • Температура перекачиваемой среды: -15°С ~ +110°С.
  • Циркуляционные контуры котельных;
  • Центральные тепловые пункты;
  • Подкачивающие насосные станции систем центрального отопления;
  • Контуры циркуляции технологического охлаждения (градирни-теплообменники);
  • Системы циркуляции кондиционирования (чиллер-фанкойл);
  • Возможно применение в системах пожаротушения и повышения давления.

Конструкция
Насосный агрегат состоит из проточной части и вертикального асинхронного электродвигателя. Соединение вала двигателя и проточной части может быть реализовано несколькими способами, в зависимости от типоразмера:
«ГУДДИ TD» D32- «ГУДДИ TD» 150: удлиненная конструкция вала проточной части;
«ГУДДИ TD» 200-300: соединение с помощью муфты.
Всасывающий и напорный патрубки расположены соосно на одной высоте относительно основания насоса ("in-line"), что позволяет осуществлять обслуживание без полной разборки гидравлической системы. Основными элементами проточной части являются: рабочее колесо закрытого типа, изготовленное при помощи литья (может быть выполнено из чугуна или нержавеющей стали); корпус насоса (чугун), включающий подводящее и отводящее устройство (спиральный отвод); вал насоса из нержавеющей стали; торцевое уплотнение.
В насосах «ГУДДИ TD» 125-150 (по запросу), в «ГУДДИ TD» 200-300 (в стандарте) применено картриджное торцевое уплотнение, которое значительно упрощает сервисное обслуживание. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены одним человеком.

Электродвигатель

В качестве привода насосного агрегата используется трехфазный асинхронный электродвигатель.
  • Класс энергоэффективности IE2 (IE3 по запросу);
  • Степень защиты: IP55;
  • Класс изоляции: F;
  • Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.

Условия эксплуатации

Насосы предназначены для перекачивания чистых, не взрывоопасных жидкостей, не содержащих абразивных, твердых или волокнистых включений. Не агрессивных к применяемым в конструкции насосов материалам.
Конструкция этих насосов с «сухим» ротором делает их менее чувствительными к включениям в перекачиваемой среде по сравнению с подобными насосами с «мокрым» ротором.
Температура перекачиваемой среды:
  • Стандартное исполнение: -15 °С ~ +110 °С;
  • Температура окружающей среды: не более +40ºС;
  • Высота над уровнем моря: не более 1 000 м.

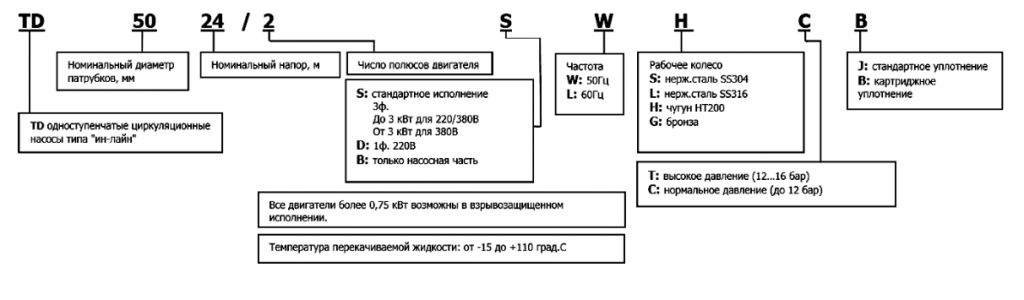

Маркировка

Циркуляционный насос.png
